7.0 inch TFT LCD 800x480 SSD1963 XPT2046

  • Hàng còn: 1 Chiếc
    (Gửi hàng trong ngày)
  • Giá bán: 1.325.000 đ

  • Màn hình TFT LCD 7.0 inch cảm ứng điện trở, độ phân giải 800x480, sử dụng chip điều khiển SSD1963 giao tiếp SPI.


Số lượng
Số lượng: 1 Chiếc

Thông số kỹ thuật:
- Chip điều khiển: SSD1963
+ Giao tiếp song song 16 bit.
+ Điều khiển đèn nền bằng phần mềm.
- Điện áp sử dụng: 5V
- Điện áp giao tiếp: 3V-5V
- Cảm ứng điện trở XPT2046
- Giao tiếp bằng jack 40 chân 2.54 hoặc cáp FPC 40.
- Thứ tự, diễn giải sơ đồ chân:
- Code mẫu cho STM32 và màn hình cảm ứng 7.0 inch: tải tại đây

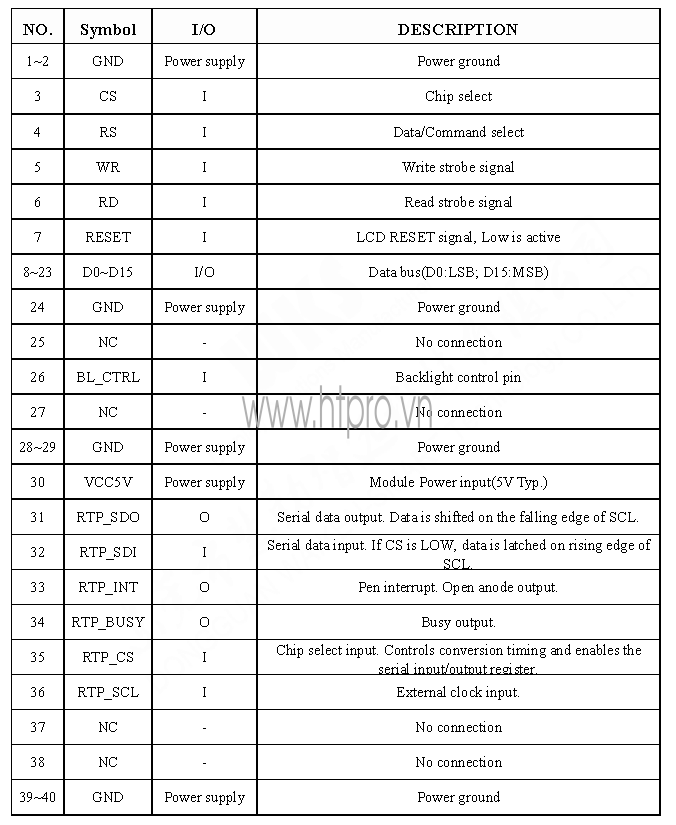

Sơ đồ chân giao tiếp với màn hình TFT:
TFTLCD2

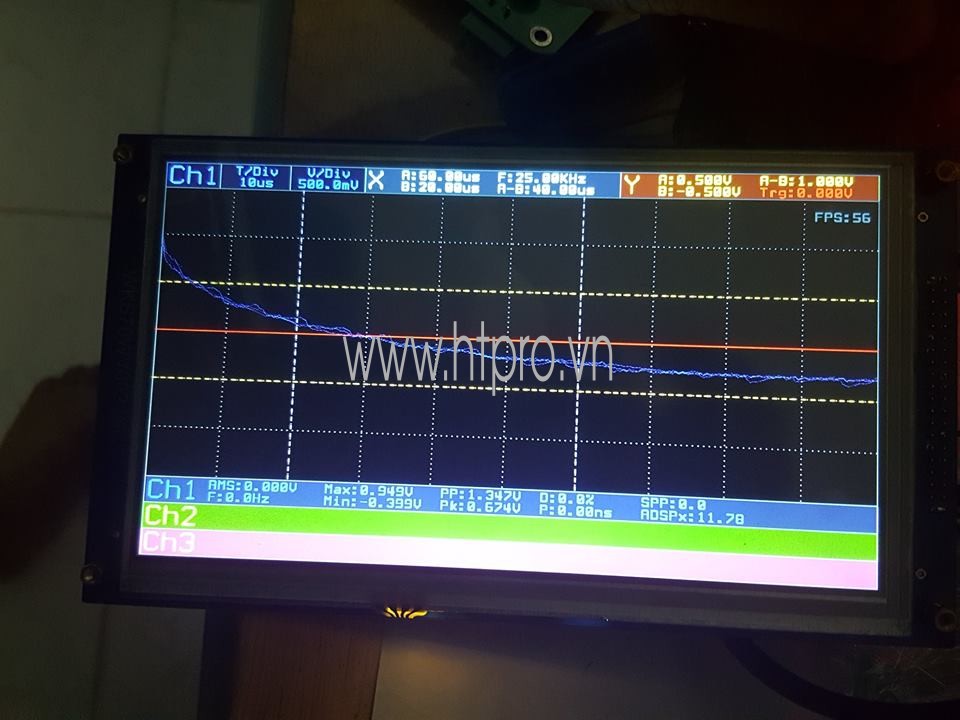

- Hình ảnh Demo:
800x480m2

TFT Demo
