Màn hình cảm ứng TFT GLCD 3.2inch(ILI9341)

  • HẾT HÀNG
    Đặt mua để có hàng sớm
  • Giá bán: 250.000 đ

  • Màn hình cảm ứng TFT GLCD 3.2inch(ILI9341)



  • Màn hình TFT LCD 3.2 inch, tấm cảm ứng điện trở, tích hợp sockest SD_card
    Điện áp hoạt động 3.3V
    Màn hình màu 3.2inch, cảm ứng
    Độ phân giải 320x240
    16 Bit màu
    IC điều khiển : ILI9341
    IC cảm ứng XPT2046
    Tích hợp thẻ nhớ

    Sơ đồ chân
    1 GND 21 LCD_DB0
    2 VCC 22 LCD_DB1
    3 N.C. 23 LCD_DB2
    4 LCD_RS 24 LCD_DB3
    5 LCD_WR 25 LCD_DB4
    6 LCD_RD 26 LCD_DB5
    7 LCD_DB8 27 LCD_DB6
    8 LCD_DB9 28 LCD_DB7
    9 LCD_DB10 29 TouchP_CLK
    10 LCD_DB11 30 TouchP _CS
    11 LCD_DB12 31 TouchP _DIN
    12 LCD_DB13 32 TouchP _BUSY
    13 LCD_DB14 33 TouchP _OUT
    14 LCD_DB15 34 TouchP _Penirq
    15 LCD_CS 35 SD_OUT
    16 N.C. 36 SD_SCK
    17 LCD_RESET 37 SD_DIN
    18 N.C. 38 SD_CS
    19 LED_BL 39 N.C.
    20 N.C. 40 N.C.

    Chân chức năng
    Chân Mô tả
    VCC
    GND
    Nguồn cung cấp 3.3V

    LED_BL     Chân cấp nguồn đèn nền LCD
    LCD_DB0
    .
    .
    LCD_DB15
    Đường dữ liệu song song 16 bit
    LCD_RS
    LCD_WR
    LCD_RD
    LCD_CS
    LCD_RESET
    Các chân liên quan đến điều khiển dòng chảy dữ liệu hiển thị LCD

    TouchP_CLK
    TouchP_CS
    TouchP_DIN
    TouchP_BUSY
    TouchP_OUT
    TouchP_Penirq
    Các chân liên quan đến cảm ứng
    SD_CS
    SD_DIN
    SD_SCK
    SD_OUT
    Các chân liên quan giao tiếp thẻ nhớ
  •
  • Touchable screen
  • LCD type:               TFT TRANSMISSIVE
  • Glass area (WxH): 52.74 x 74.40
  • Display mode:        240*(RGB)*320,TFT-Panel
  • Display color:         262K
  • Viewing Direction:  12 O’clock
  • Driver IC:                  ILI9341
  • Backlight:                White LED (4-LED parallel)
  • Dimension:             3.2”
  • Interface type:        System parallel interface
  • Input voltage:         3.3V
  • Operating temperature: -20 – 70
  • Storage temperature: -30 – 80
  • Interface connector: FPC
  • Distance btw 2 pins: 0.8mm

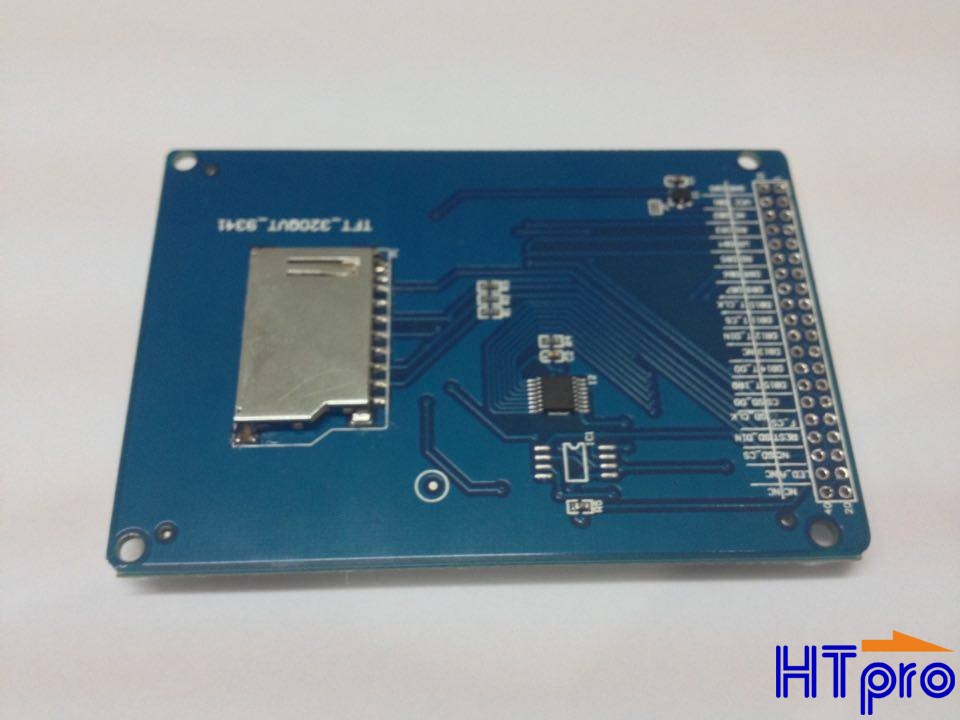

    ili9341 s
