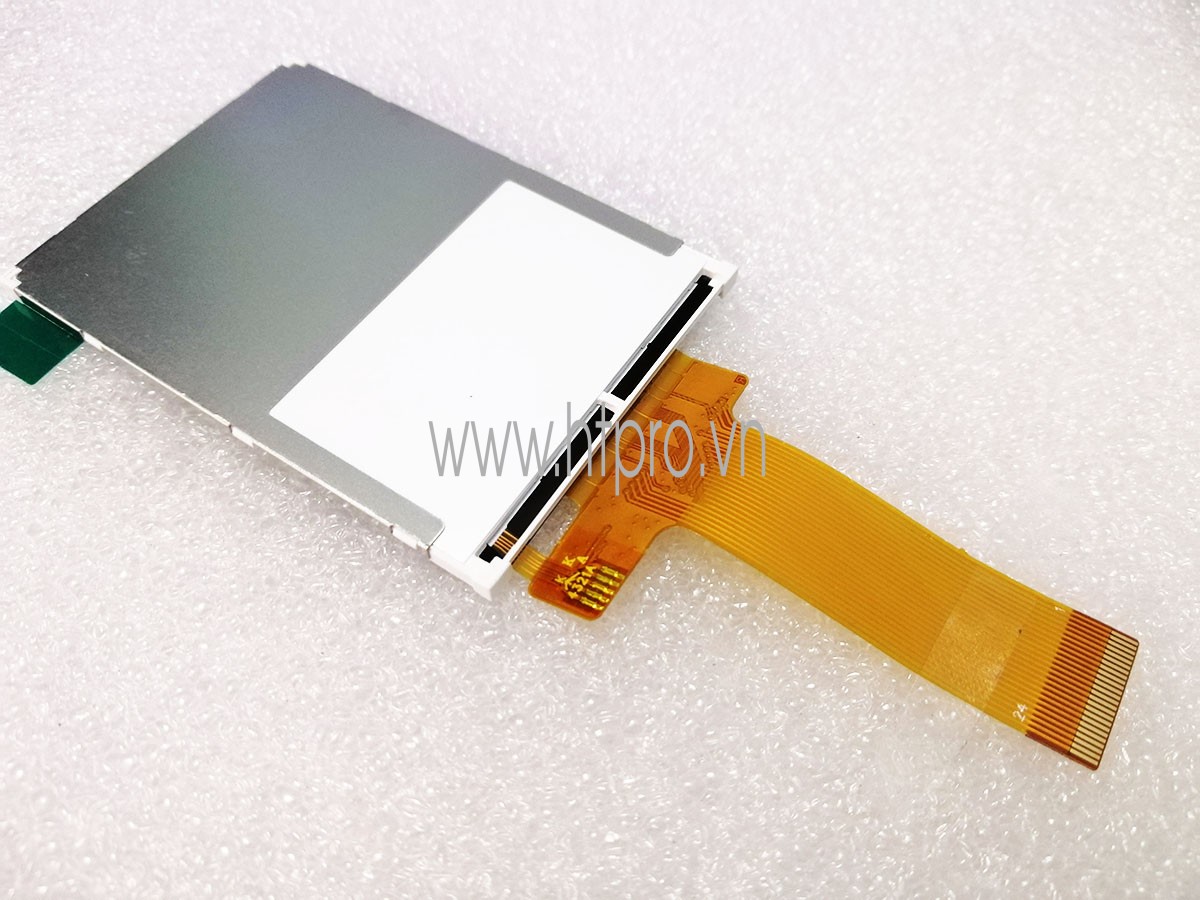

Màn hình LCD 2.4'' ST7789 24Pin

    • Hàng còn: 41 Chiếc
    (Gửi hàng trong ngày)

  • Giá bán: 185.000 đ

  • Màn hình TFT 2.4 inch, chip điều khiển: ST7789

Số lượng
Số lượng: 41 Chiếc

1. Thông số kỹ thuật:
- Kích thước màn hình: 2.4 Inch, độ phân giải: 240x320
- Chip điều khiển: ST7789
- Jack kết nối FPC 24P

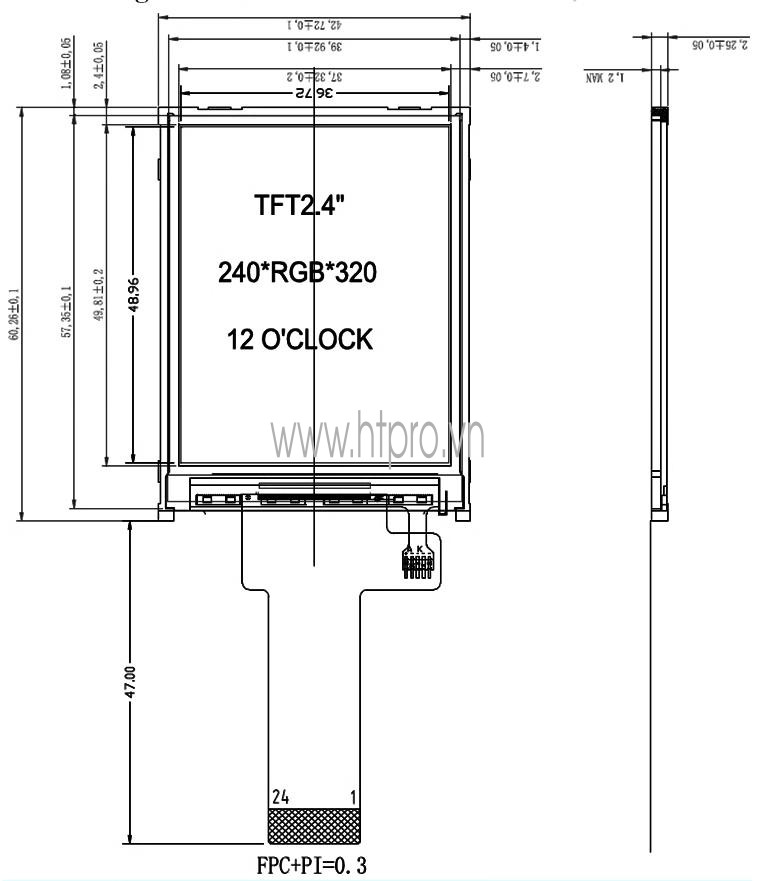

- Kích thước tham khảo:
1

-Sơ đồ chân:
Chân số Tên gọi Chức năng, diễn giải
1 K Knode LED backlight
2 A Anode LED backlight
3 GND Ground
4 VDD Power supply for logic
5 IOVCC Power supply for logic
6 NC Not connect
7 /CS Chip select signal, active low
8 /RESET Reset, active low
9 /RS RS='H': D0-D7 as display data
RS='L': D0-D7 as command
10 /WR Read/Write execution control signal
11 /RD Read/Write enable control signal
12 DB7 Databus
13 DB6 Databus
14 DB5 Databus
15 DB4 Databus
16 DB3 Databus
17 DB2 Databus
18 DB1 Databus
19 DB0 Databus
20 GND Ground
21 NC Not connect
22 NC Not connect
23 NC Not connect
24 NC Not connect
2
