LCD 19264 Nền Màu Xanh Lá

    • HẾT HÀNG
    Đặt mua để có hàng sớm

  • Giá bán: 295.000 đ

  • LCD 192x64 màn hình màu xanh lá, chữ số màu đen. Sử dụng chip: ST7920

Số lượng Đơn giá (đ)
1 -> 1 295.000
2 -> 5 290.000
6 -> 10 285.000

Thông số kỹ thuật chính:
  • STN Dot matrix LCD module 192x64 Pixel
  • Nền xanh lá, chữ đen.
  • Controller: ST7920
  • Giao tiếp song song 8-Bit, 4-bit, nối tiếp SPI Dual
  • Nguồn: 3-5V
  • Kích thước: 130x65x12.5MM
Đặc điểm
Loại hiển thị
STN
Màu sắc hiển thị
Nền xanh lá, chữ đen.
Chế độ làm việc
Chuyển đổi / Chờ
Viewing angle
6 o'clock
Ánh sáng nền
LED / ánh sáng trắng
Controller
ST7920 or compatible IC
Data bus
8-bit song song
Nhiệt độ hoạt động
-20 oC - +70 oC
Giới hạn nhiệt độ
-30 oC - +80 oC
Ma trận điểm
192x 64 pixel
Kích thước điểm ảnh
0.458 x 0.458mm
Point center distance
0.508 x 0.508mm
Field of
104.0 x 39.0mm
Khoảng hoạt động DxR
140 x 39 mm
Trọng lượng
88.5g
LCD Graphic 192x64

Sơ đồ chân:
Số chân Tên Loại chân Chức năng
1 VSS -- MASS ( GND)
2 VDD -- Điện áp VDD ( từ 3 đến 5V)
3 V0 -- Điều khiển độ tương phản GLCD, thường nối với chân Vout qua chiết áp để điều chỉnh độ sáng.
4 /RST I Reset GLCD, mức tích cực thấp
5 RS(CS) I *) chế độ song song:
● RS = 0: Khi MPU thực hiện thao tác mô đun đọc, nó trỏ đến bộ đếm địa chỉ. Khi MPU thực hiện thao tác mô đun ghi, nó trỏ đến thanh ghi lệnh.
● RS = 1: Bất kể hoạt động đọc / ghi MPU, nó đều trỏ đến thanh ghi dữ liệu.
*) Chế độ cổng nối tiếp: CS: Tín hiệu chọn chip nối tiếp, tích cực mức cao.
6 R/W(SID) I *) Chế độ song song:
● R / W = 0 thao tác ghi.
● R / W = 1 thao tác đọc.
*) Chế độ nối tiếp: Nhập dữ liệu nối tiếp.
7 E1(SCLK1) I *) Chế độ cổng song song: Nửa trên của màn hình cho phép tín hiệu và mức cao là hợp lệ.*) Chế độ cổng nối tiếp: tín hiệu SCLK nửa màn hình trên
8 E2(SCLK2) I *) Chế độ cổng song song: Nửa dưới của tín hiệu cho phép màn hình, hoạt động ở mức cao.*) Chế độ cổng nối tiếp: Nửa dưới của tín hiệu SCLK nối tiếp
9 PSB I Lựa chọn điều khiển nối tiếp / song song:● H: chế độ song song; ● L: chế độ nối tiếp.
10-17 DB0 ~ DB7 I/O Kênh truyền dữ liệu của cổng song song giữa MCU và GLCD, Chân D0 ~ D3 bị ngắt kết nối ở chế độ bus 4 bit
18 LEDA -- Điện áp +3 đến 5V cấp cho đèn nền
19 LEDK -- GND đèn nền
20 VOUT -- Điện áp đầu ra cấp cho bộ điều chỉnh độ tương phản（ Khi VDD＝3V）

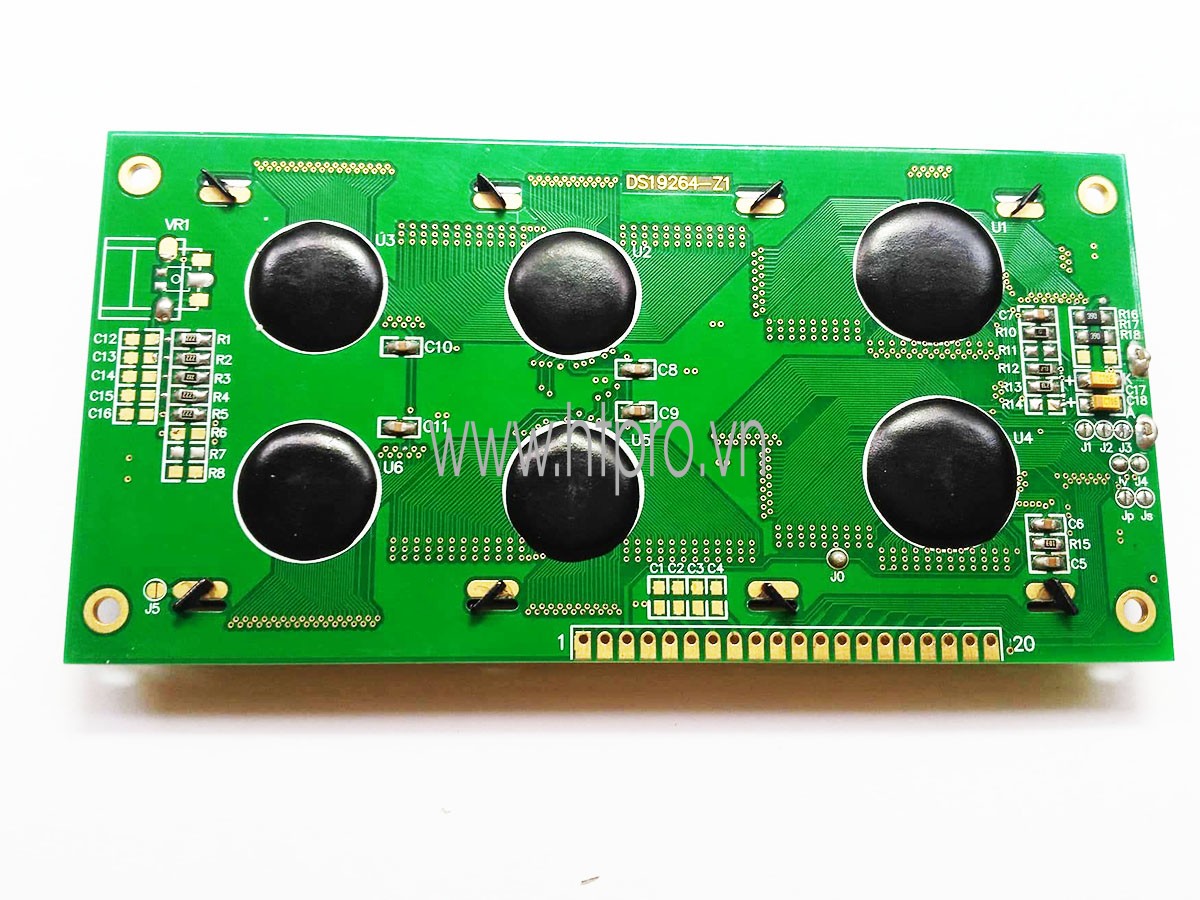

19264b
